ハイエースのセンターコンソールにUSBポート自作

先日に我が家のハイエースに、サブバッテリーからUSBポート付きスイッチパネルを付けました。うまくいったので今回は後ろに座る嫁用に、センターコンソールの後ろに付けることにしました。今回はサブバッテリーではなくメインバッテリーからの取り付けです。

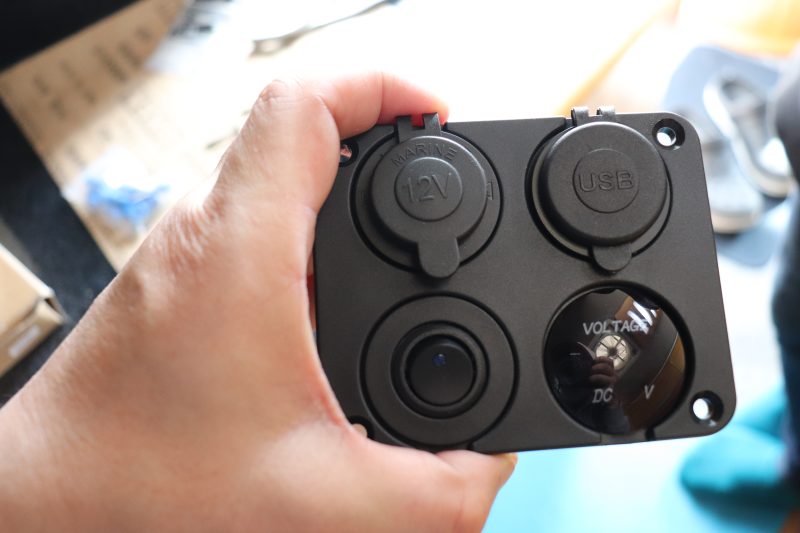

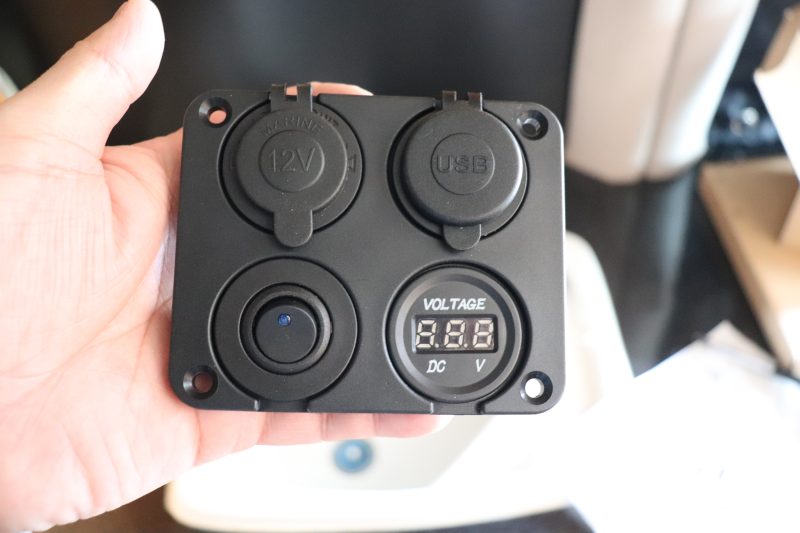

以前に後ろに取り付けたのと同じスイッチパネルです。お出かけの際に家内のスマホ配線が前まで来るのが邪魔だったので取り付けることにしたんです。


こちらの品です。

電圧計は先日までついていたサブバッテリーの電圧計と取り替えてみました。

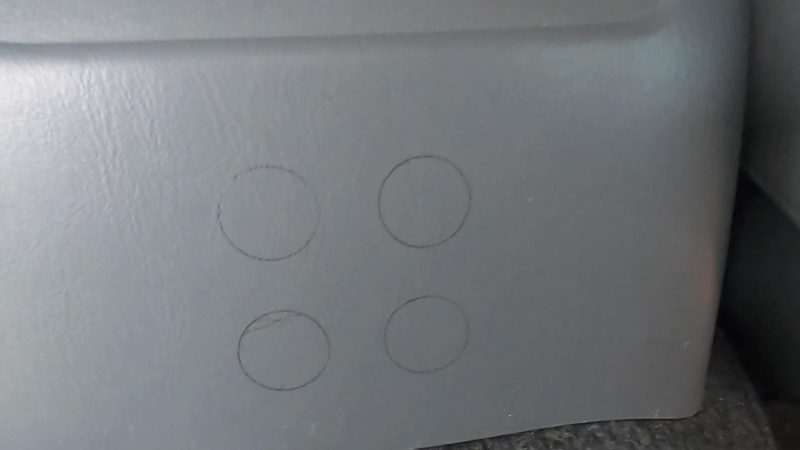

やり方はいたって簡単、パネルだけにして鉛筆で穴をあけるところをなぞります。

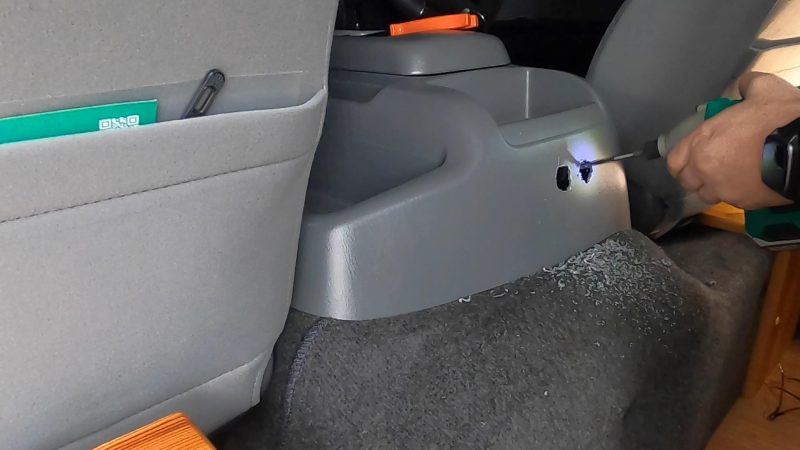

センターコンソールを固定できそうなところが我が家にはなかったので、適当な私は車についたまま直接ドリルで穴をあけます。

あとあと破片を掃除するのになかなか取れず苦労しました。

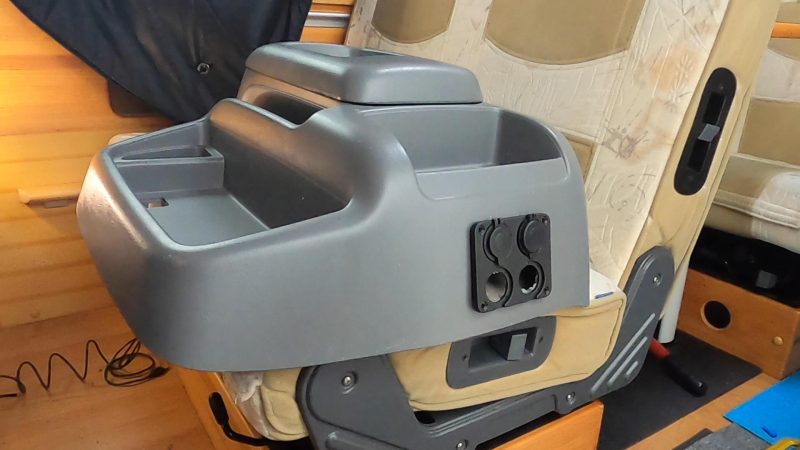

センターコンソールを外しました。

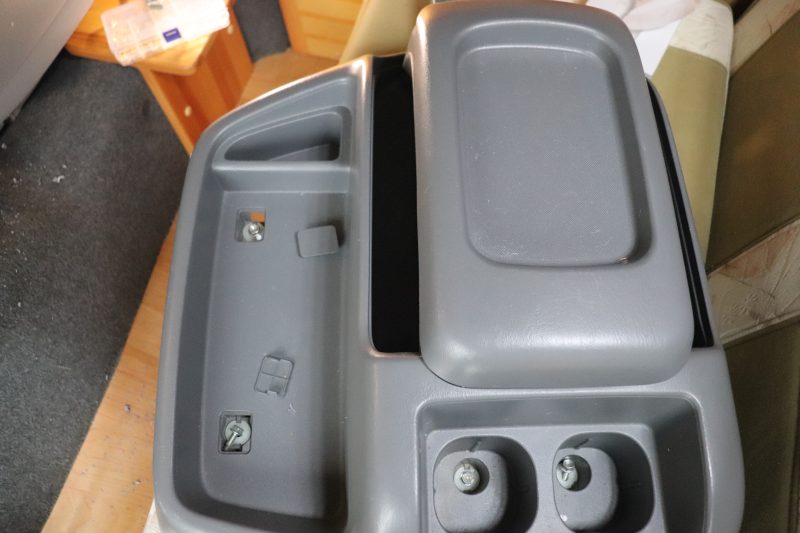

ねじはご覧の4か所と、ボックスの中に2こあります。

・・・

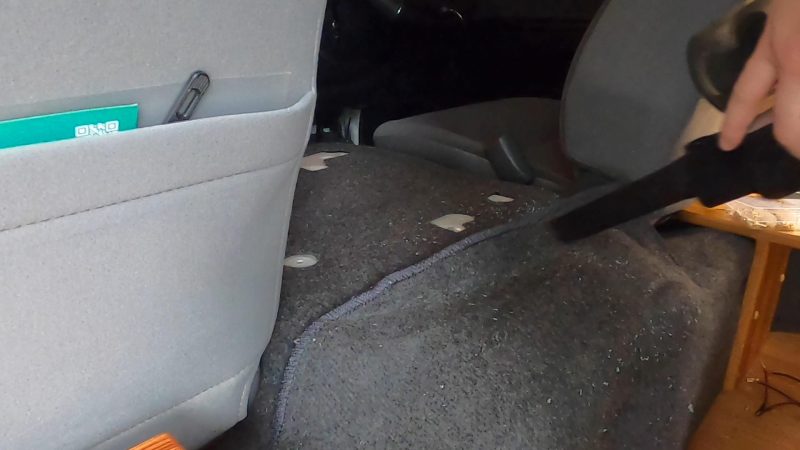

カーペットに絡まった破片がなかなか掃除機では吸ってくれませんね。

正直、一番時間がかかったのがこの掃除でした。

パネルをはめた写真です。
いい感じです。

さて、配線ですがスマホが充電できればいいのでフロントのアクセサリーソケットからとってきました。

ところが、USBをさした一瞬はスマホの充電マークがつきますがすぐに消えてしまいます。

電気の事はさっぱり分かりません。
仕方がないから、ヒューズボックスから取ってくるか。

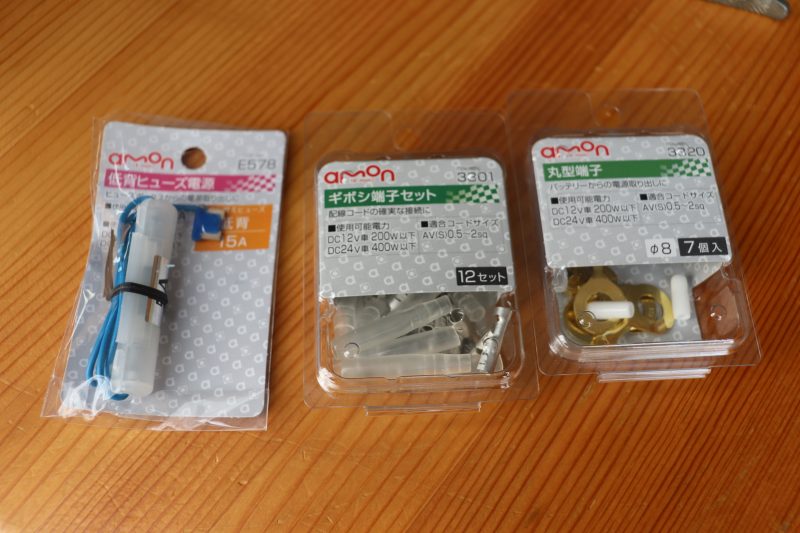

というわけでこいつらを購入。

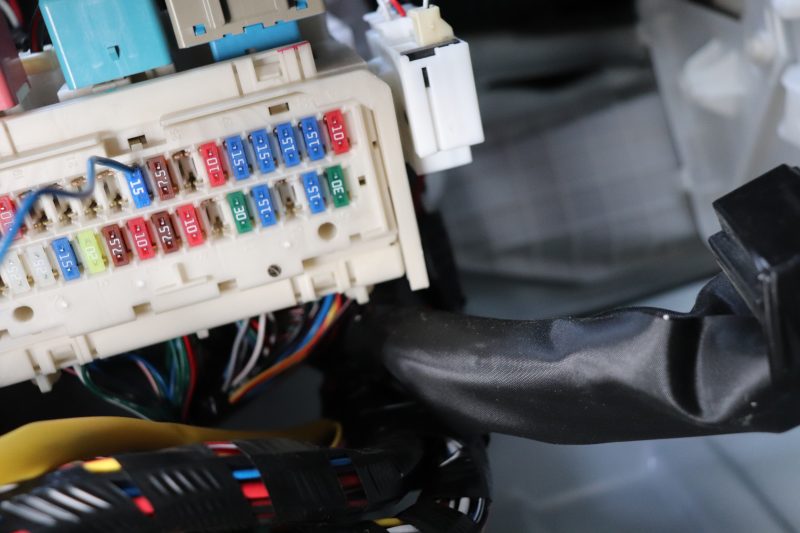

まずはヒューズ電源を、助手席下にあるヒューズボックスのシガー用15Aと差し替えます。

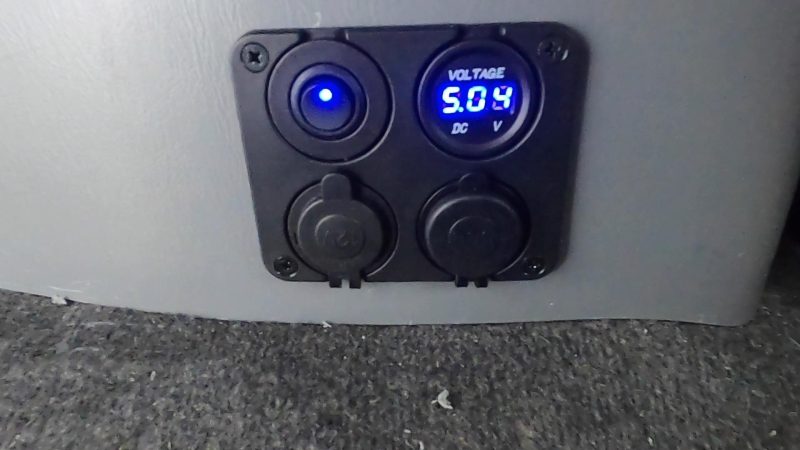

とりあえず点灯するかチェックしましょう。

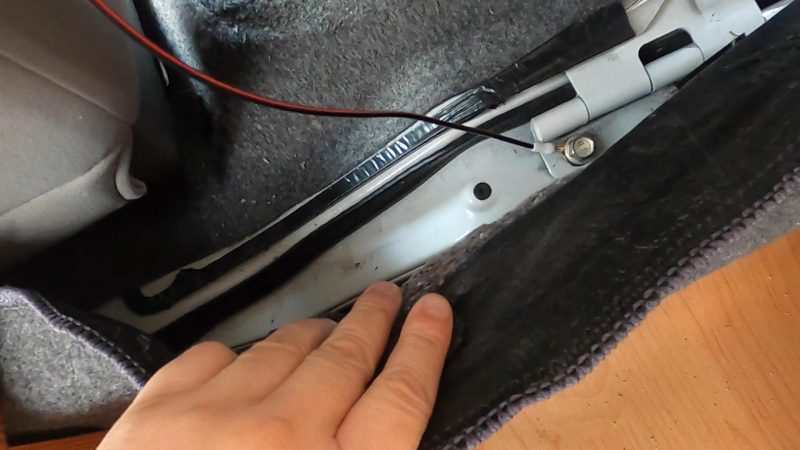

ー(マイナス)端子はセンターコンソールのすぐ後ろのエンジンルームの蓋の蝶番にセット。

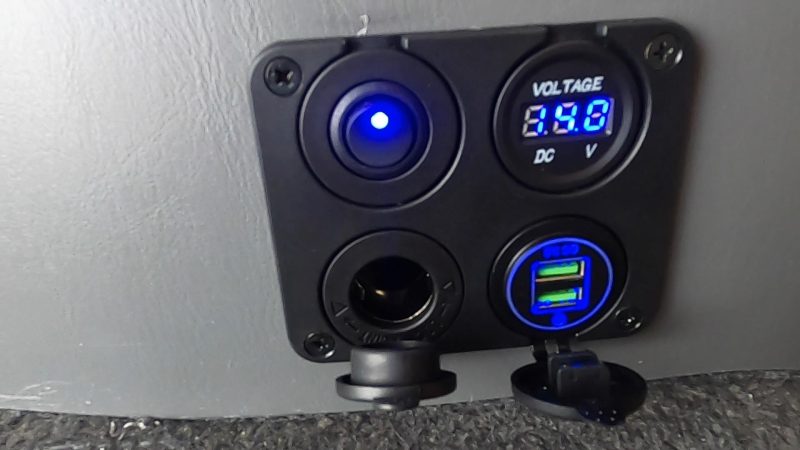

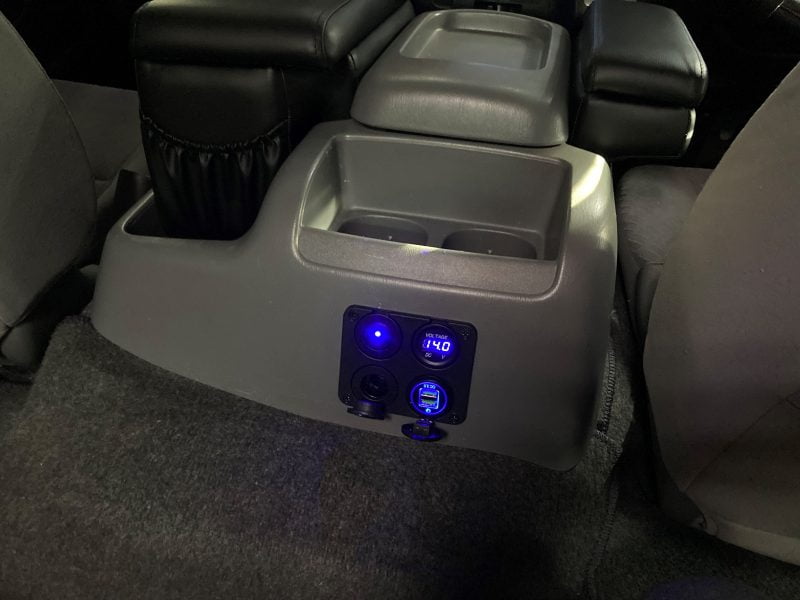

問題なくつきました。

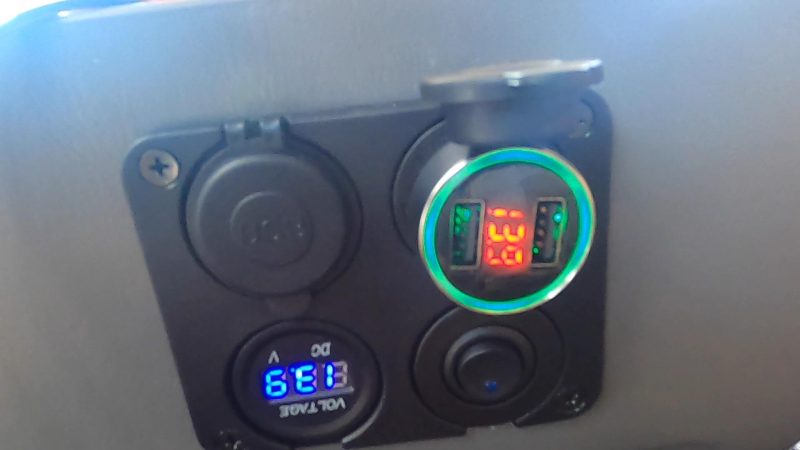

ばっちりの電圧です。やれやれです。

工具はこちらです。

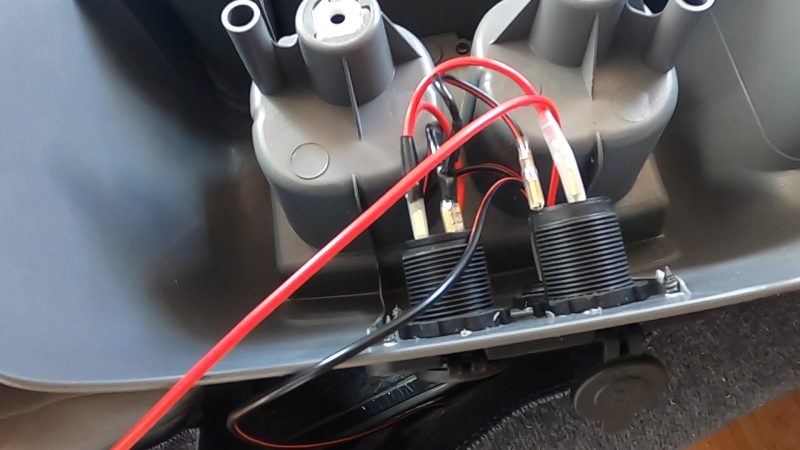

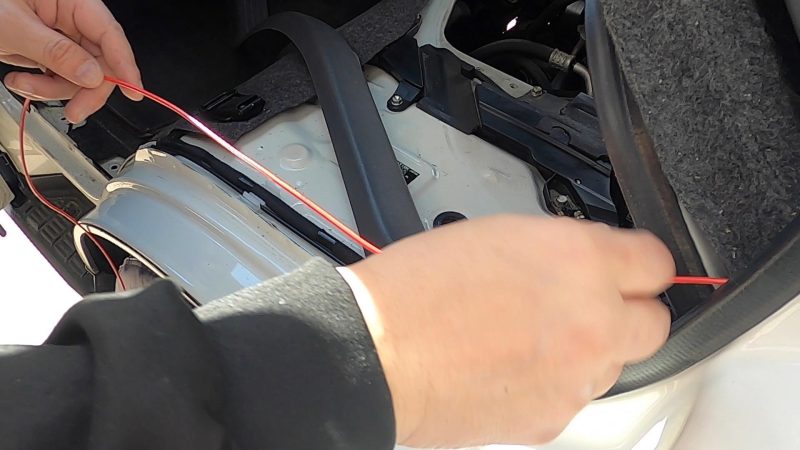

では配線をしまいます。


助手席に回して、ここにあてはめます。

よぶんな配線は適当に突っ込んでおきます。

・・・

あとはセンターコンソールをねじ止めしたら完成です。

これで嫁のスマホ配線が前席にこないので邪魔にはならなくなりました。

思ったより良い感じにできました。
